IMPIANTO CHE PERMETTE IL LAVAGGIO AUTOMATICO DI PARTICOLARI MECCANICI DI PICCOLE E MEDIE DIMENSIONI. Il lavaggio viene eseguito per mezzo dei getti superiori, inferiori e laterali, la rotazione lenta del cestello è garantita da un motoriduttore. La gestione, affidata ad un PLC, consente moltissime possibilità di personalizzazione, grazie anche ad un’ampia scelta di accessori.

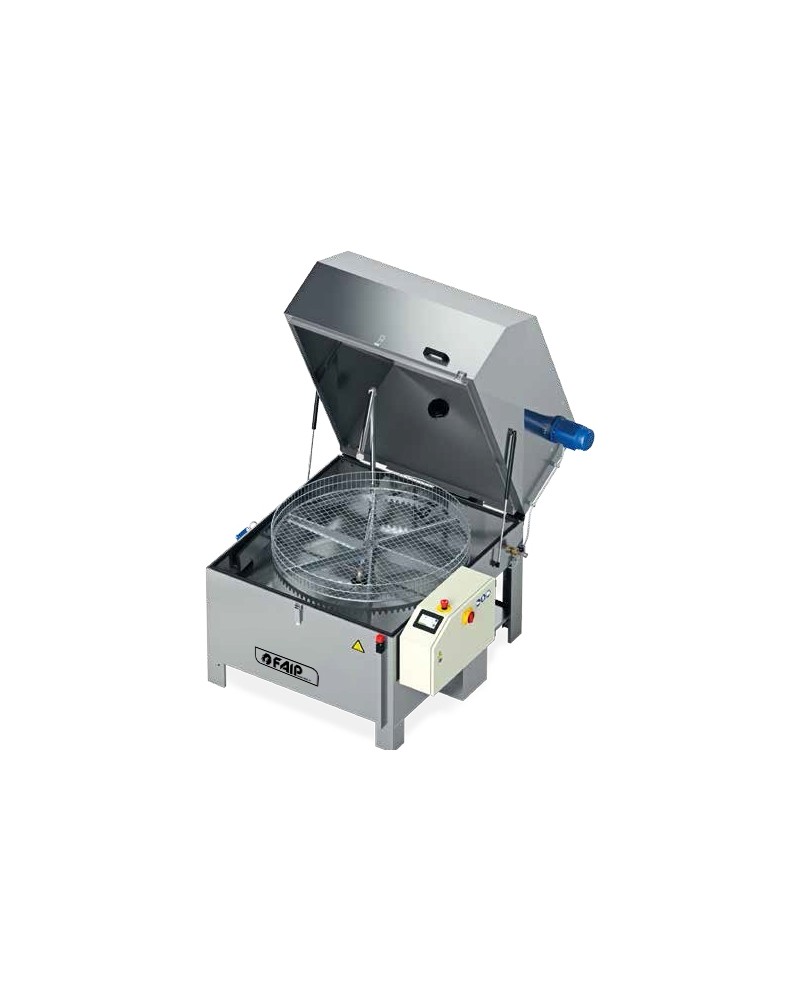

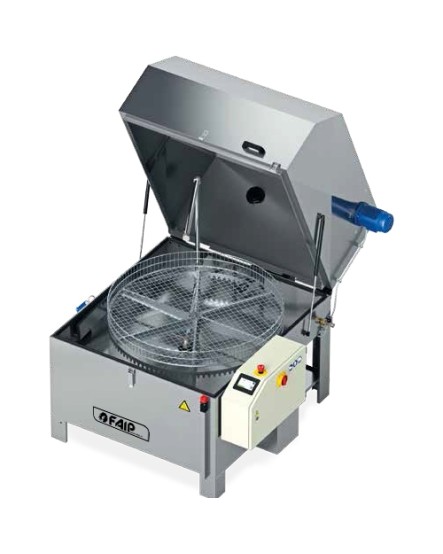

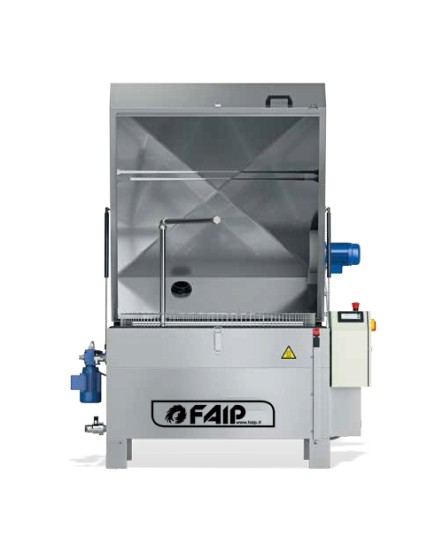

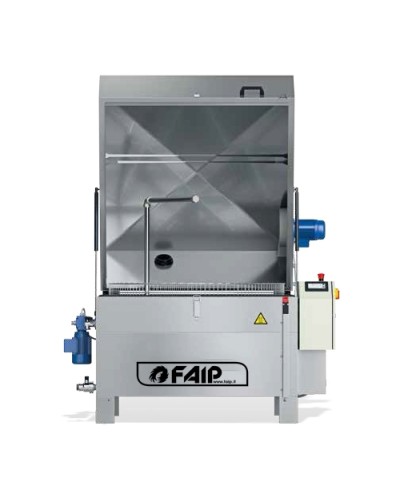

AQUAMATIC PLUS MEDIUM
AQUAMATIC PLUS MEDIUM
IMPIANTO CHE PERMETTE IL LAVAGGIO AUTOMATICO DI PARTICOLARI MECCANICI DI PICCOLE E MEDIE DIMENSIONI. Il lavaggio viene eseguito per mezzo dei getti superiori, inferiori e laterali, la rotazione lenta del cestello è garantita da un motoriduttore. La gestione, affidata ad un PLC, consente moltissime possibilità di personalizzazione, grazie anche ad un’ampia scelta di accessori.
CARATTERISTICHE TECNICHE
• Aspirazione elettrica temporizzata dei vapori
• Cestello rinforzato in rete elettrosaldata con bordo esterno in acciaio zincato
• Chiusura portella assistita con molle a gas e gancio di chiusura
• Componentistica elettrica di potenza Siemens®
• Display Touchscreen colori 4" per impostazioni e programmi
• Filtro in acciaio INOX Aisi 304 sull’aspirazione della pompa
• Guarnizione bordovasca
• Struttura e lamiere a contatto col liquido in acciaio INOX Aisi 304
• Controllo di livello minimo
• Finecorsa di sicurezza sull’apertura del coperchio
• Elettropompa in acciaio INOX con tenute speciali
• Programmazione settimanale di accensione riscaldamento e disoleatore (se installato)
• Impianto elettrico IP65, gestione con PLC touchscreen (DGT V4)
• Riscaldamento del liquido con resistenza elettrica in acciaio INOX
• Rotazione meccanica del cestello tramite motoriduttore
• Sbiancatura delle saldature interne
• Tubazioni di lavaggio in acciaio INOX Aisi 304 con ugelli a lama Inox professionali
• Valvole di scarico per svuotamento serbatoi
• Valvola manuale per il riempimento acqua
VERSIONE HT
• Coibentazione termica con pannelli in acciaio Inox Aisi 430
• Finecorsa di sicurezza con blocco dell’apertura del coperchio durante il ciclo

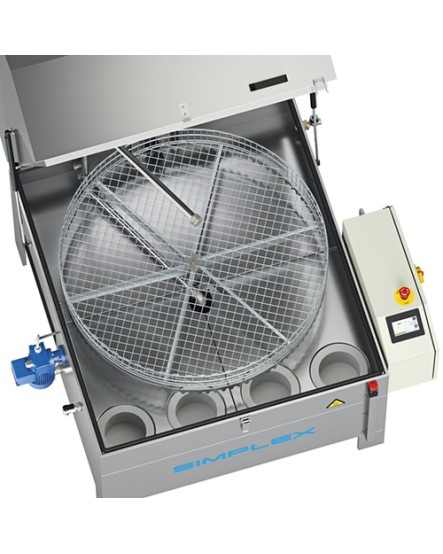

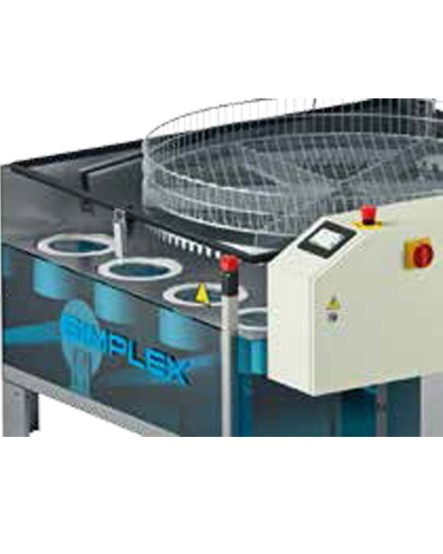

• Pannelli sotto cestello con filtri a pozzetto raccolta grasso e solidi
ACCESSORI DISPONIBILI
• Controllo del livello massimo del liquido nel serbatoio 1 ed elettrovalvola di riempimento
• Soffiaggio aria compressa [B]
• Asciugatura con resistenza e soffiante a canali laterali a lama d’aria [B]
• Apertura e chiusura pneumatica del coperchio con comando 2 mani di sicurezza
• Cestello in acciaio INOX Aisi 304
• Condensatore vapori centrifugo S carrellato
• Comando due mani per rotazione cesto a coperchio aperto
• Carrello esterno in acciaio INOX Aisi 304 con piano raccogligocce e ruote con freno di sicurezza [C]
• Cestello/piattaforma supplementare in acciaio INOX
• Carrello esterno aggiuntivo in acciaio INOX Aisi 304
• Dosatore automatico di detergente liquido, installato sul bagno 1
• Disoleatore a disco con motorizzazione indipendente
• Disoleatore esterno pneumatico
• Filtro a sacco in acciaio INOX installato sul bagno 1
• Candela magnetica per filtro a sacco per polvere ferritica
• Dispositivo per la connessione remota e di teleassistenza per HMI Weintek
• Predisposizione per Industria 4.0 per HMI Weintek
• Lavaggio manuale 80 bar con pistola e guanti
• Lavaggio manuale 8 bar con pistola e guanti
• Predisposizione per l’utilizzo di contaminanti abrasivi nel liquido di lavaggio
• Raccordi e valvole a contatto con il liquido in acciaio Inox (KIT FC)
• PLC Siemens S7 1200 - HMI touchscreen Weintek
• Pompa di lavaggio ad alta pressione
• Pannelli sotto cestello con filtri a pozzetto raccolta grasso e solidi
• Vasca di ritenzione raccogligocce in acciaio INOX Aisi 304
• Rampa superiore fissata al coperchio
• Risciacquo nebulizzato da rete idrica e scarico nel serbatoio
• Macchina dotata di ruote per la movimentazione
• Pompa di svuotamento serbatoio
• Torretta luminosa per identificazione stato impianto
Tabella tecnica
| S100 | S120 | |
|---|---|---|
|
Dimensioni ingombro
chiusa (L x P x H)
|
146 x 144
x 125 cm
|
166 x 159
x 145 cm
|
|
Dimensioni ingombro
aperta (L x P x H)
|
146 x 175
x 191 cm
|
166 x 206
x 211 cm
|
|
Capacità di lavaggio (D x H)
|
97 x 54 cm | 117 x 70 cm |
| Portata cestello | 200 kg | 300 kg |
| Capacità serbatoio | 210 lt | 270 lt |
| Pompa di lavaggio | 1,5 kw 2,5 bar 200 lt/min | 1,5 kw 2,5 bar 200 lt/min |
| Pompa di lavaggio alta pressione |
5,5 kw 6,0 bar 350 lt/min
|
5,5 kw 6,0 bar 350 lt/min
|
| Riscaldamento di lavaggio | 6,0 kw | 8,0 kw |
| Rotazione meccanica | 0,09 kw | 0,09 kw |
| Aspiratore vapori |
0,25 kw 320 mc/h
|
0,25 kw 320 mc/h
|
| Disoleatore a disco | 0,09 kw | 0,09 kw |
| Condensatore vapori | 0,28 kw | 0,28 kw |
| Pompa di svuotamento serb. | 0,37 kw | 0,37 kw |
| Asciugatura | 4,5 kw | 4,5 kw |
| Soffiaggio (aria comp. a 6 bar) | 300 mc/h | 300 mc/h |
| Alimentazione | 3ph+T+N | 3ph+T+N |
| Tabella collegamenti | S100 | S120 |
|---|---|---|
| Scarico liquido serbatoio | F 1" Gas | F 1" Gas |
| Scarico olio disolatore | M 1/2" Gas | M 1/2" Gas |
| Scarico aspirazione vapori | D.80 mm | D.80 mm |
| Elettrovalvola riempimento acqua | F 3/4" gas | F 3/4" gas |
| Elettrovalvola soffiaggio aria comp. | F 3/4" gas | F 3/4" gas |
| Tabella dimensionale | S100 | S120 |
| L (larghezza) | 146 cm | 166 cm |
| P (profondità) | 175 cm | 206 cm |
| H (altezza) | 191 cm | 211 cm |
| DL (diametro lavaggio) | 97 cm | 117 cm |
| HL (altezza lavaggio) | 54 cm | 70 cm |
| AC (altezza di carico) | 67 cm | 67 cm |
| LV (larghezza vasca) | 110 cm | 130 cm |
| PV (profondità vasca) | 120 cm | 135 cm |
| HA (angolo apertura) | 60° | 60° |
